CLOUD

Description

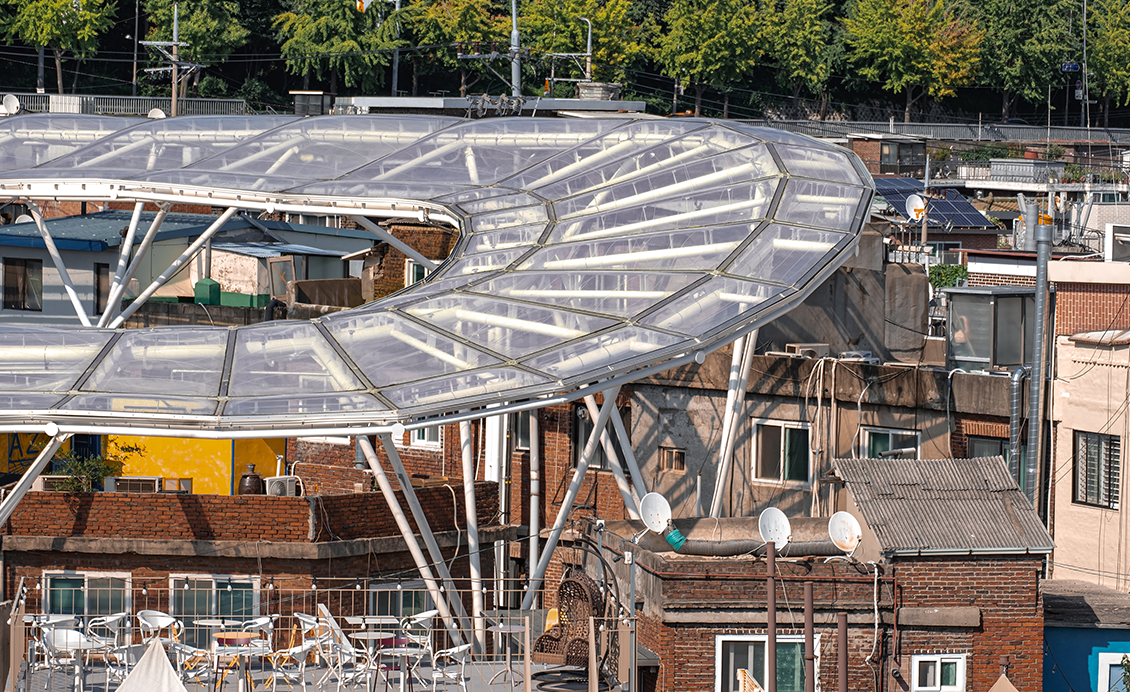

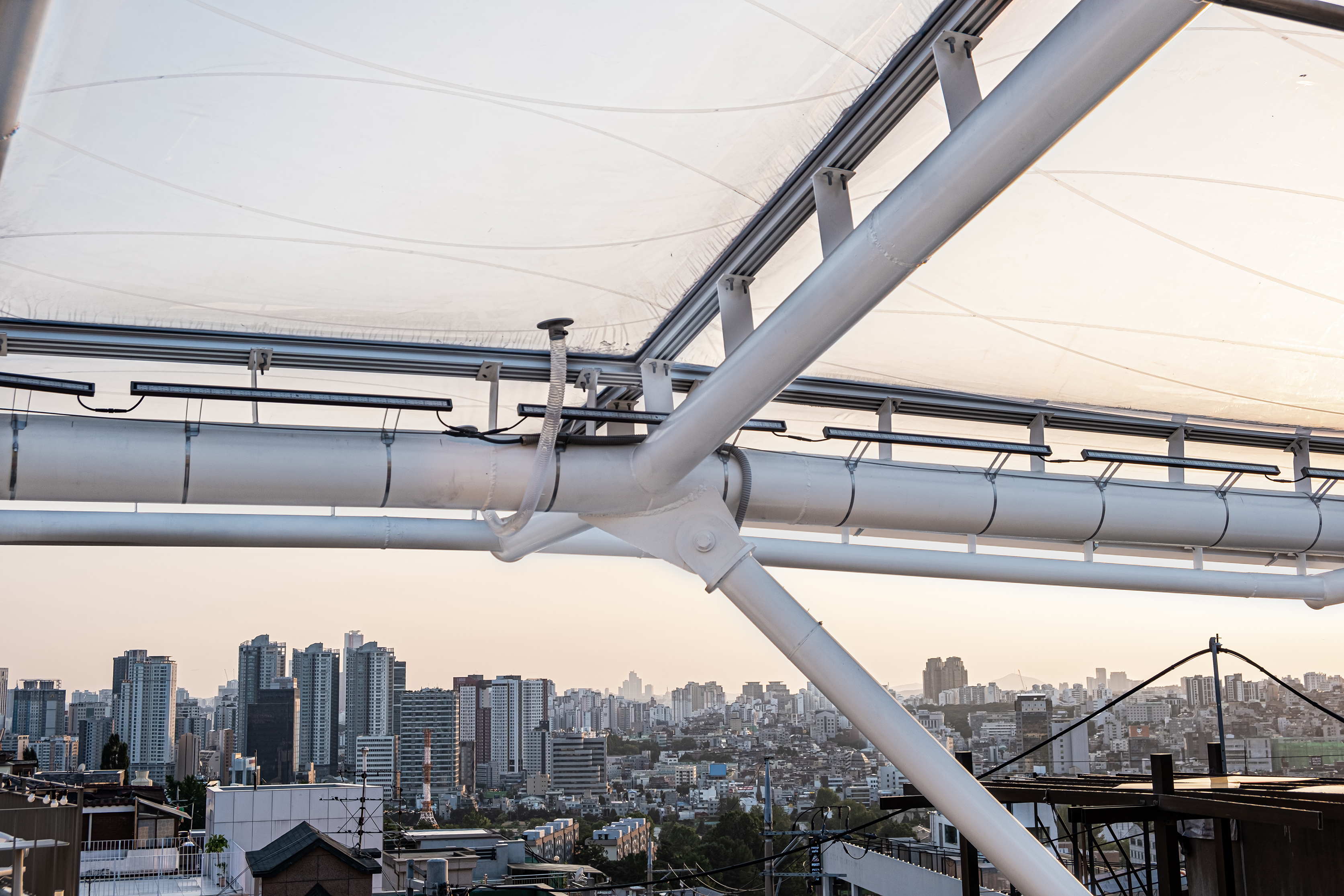

‘CLOUD’에 사용된 ETFE(Ethylene Tetrafluoroethylene)는 가볍고 유연하며 일광 투과율과 내구성이 뛰어난 열가소성 불소수지 소재로, 식물원이나 아케이드 등에서 유리를 대체하는 건축 재료로 활용된다. 신흥시장에는 두 겹의 ETFE 막 사이에 공기를 주입하는 공기충전식 구조를 적용했다. 별도의 조이스트와 같은 하부 구조 없이 넓은 면적을 덮을 수 있어 구조를 경량화하고 기존 시장 골목에 대한 개입을 최소화했다.

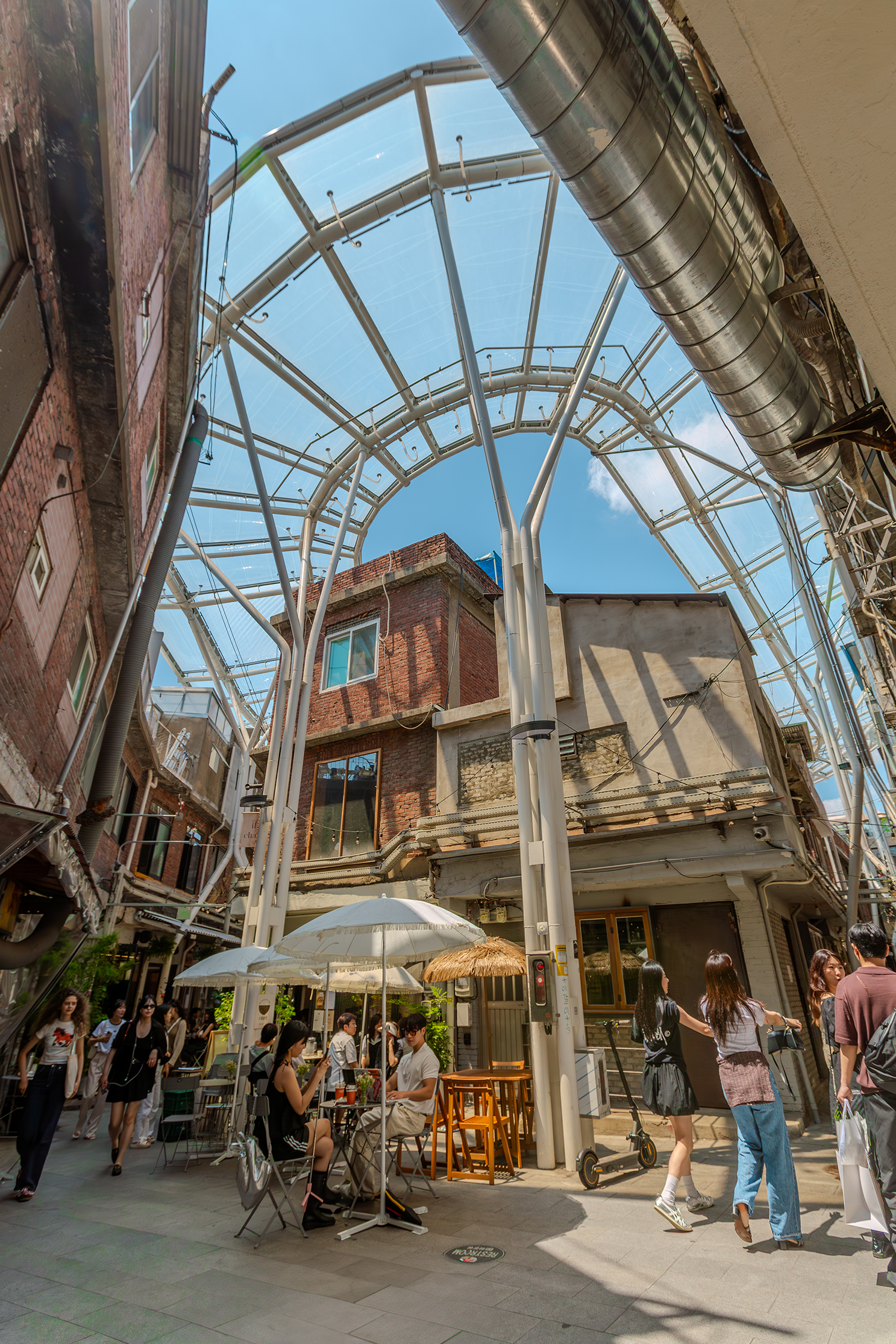

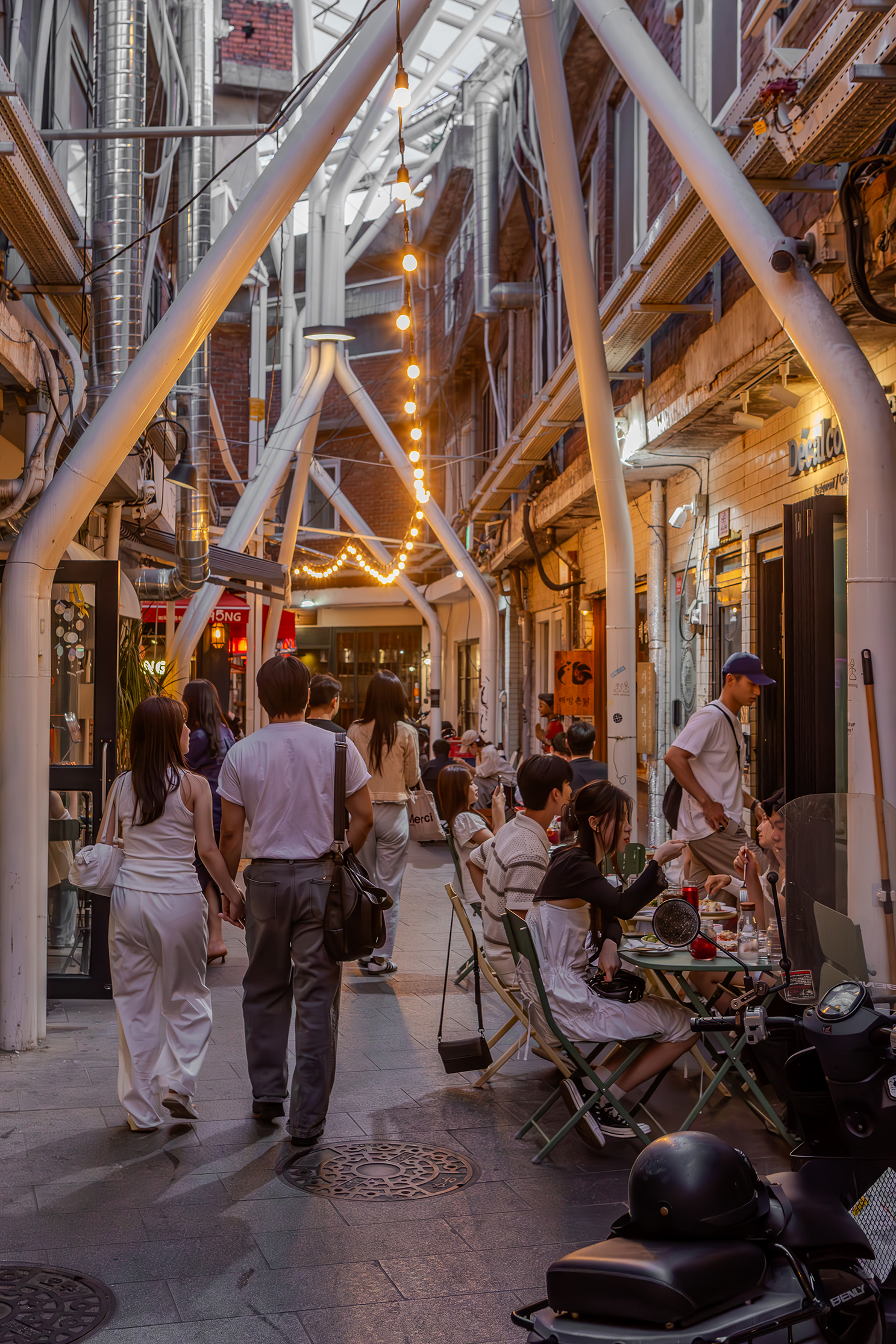

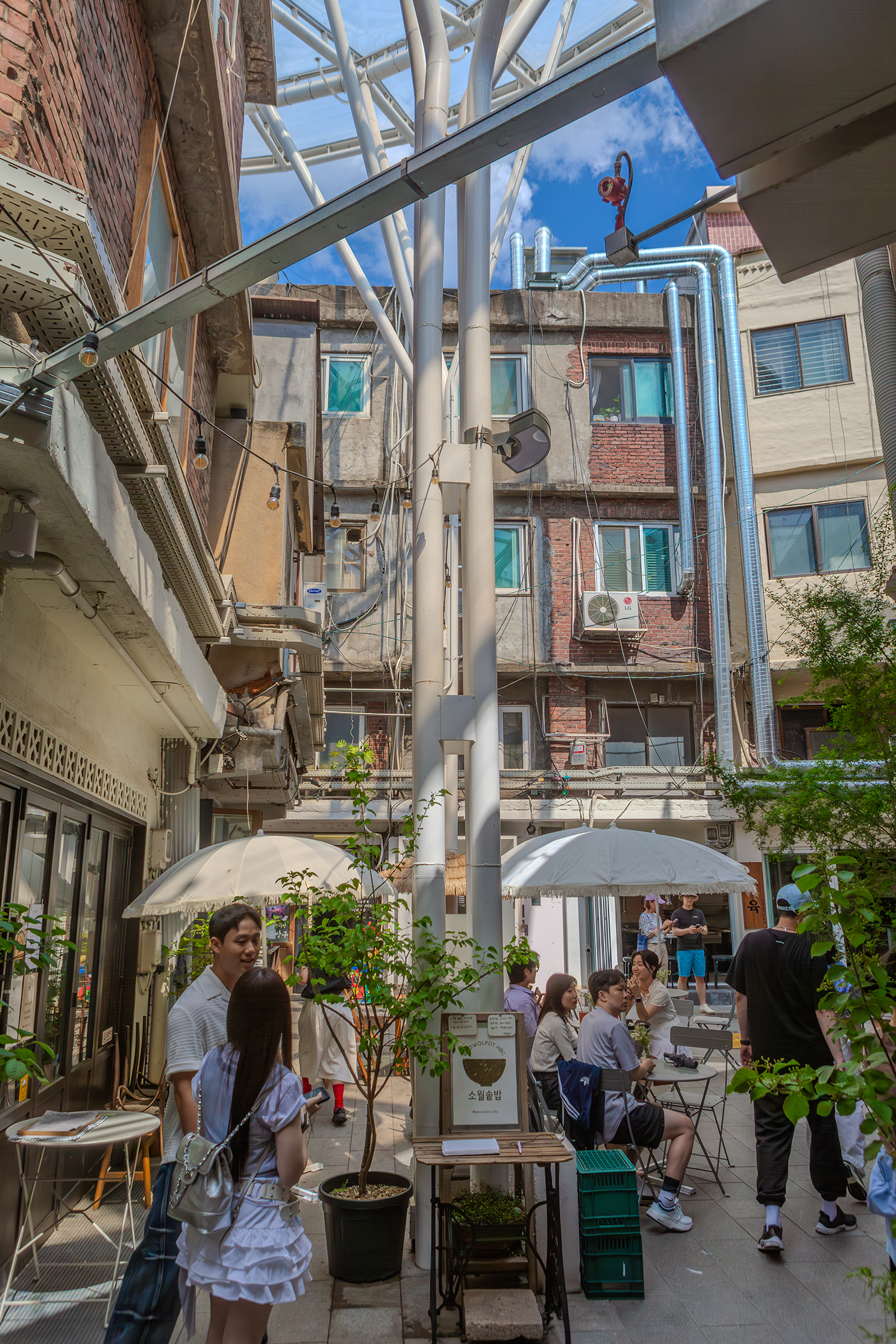

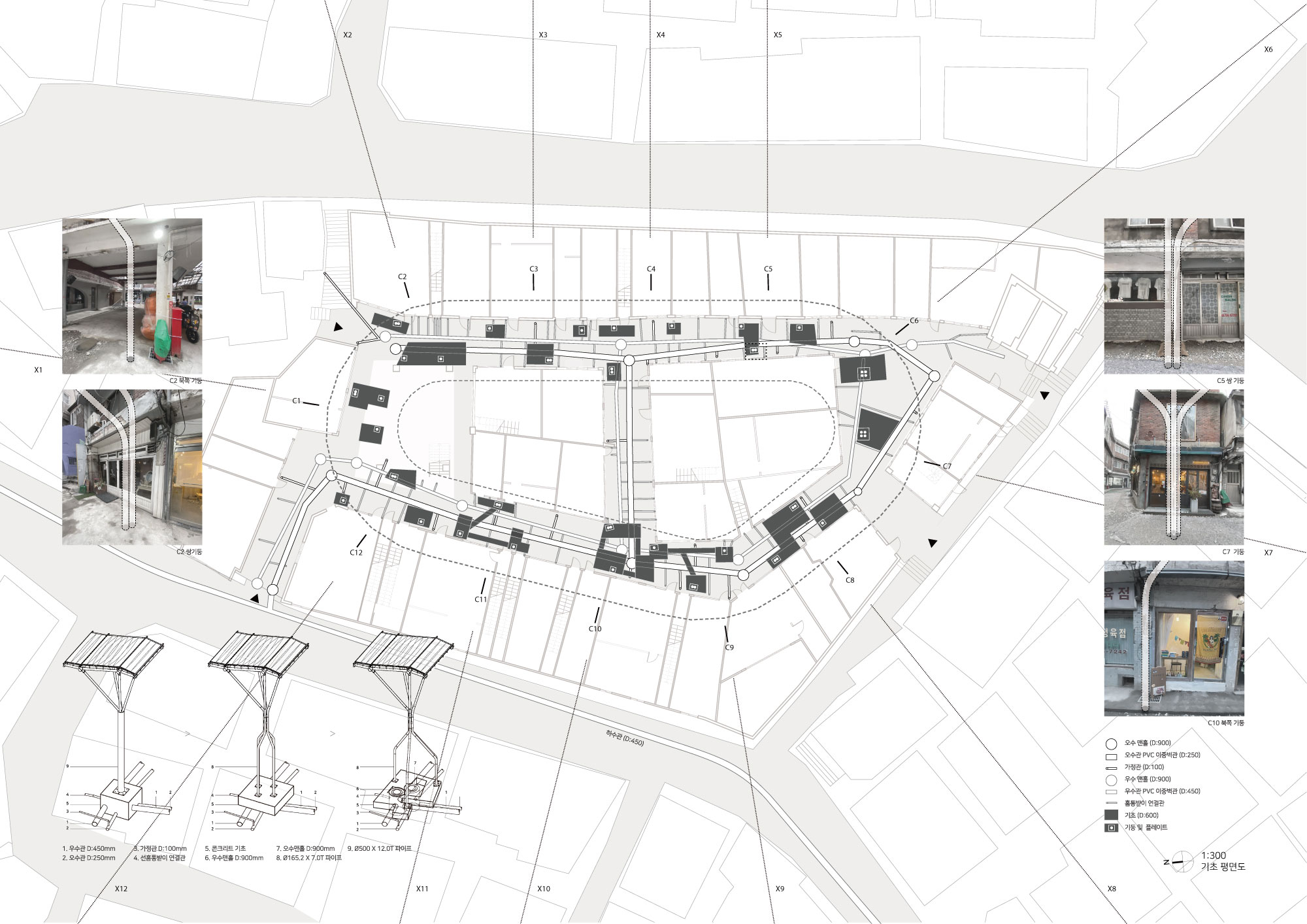

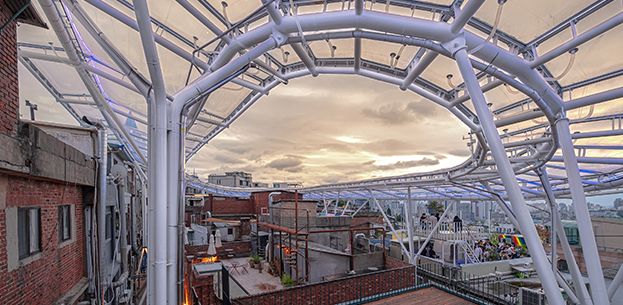

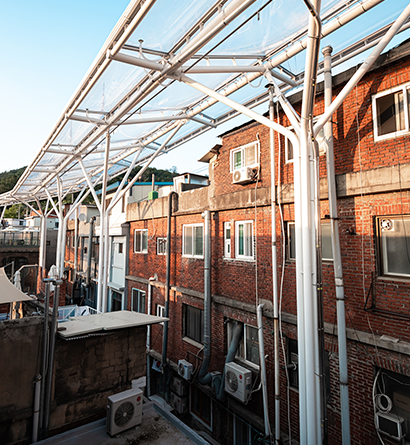

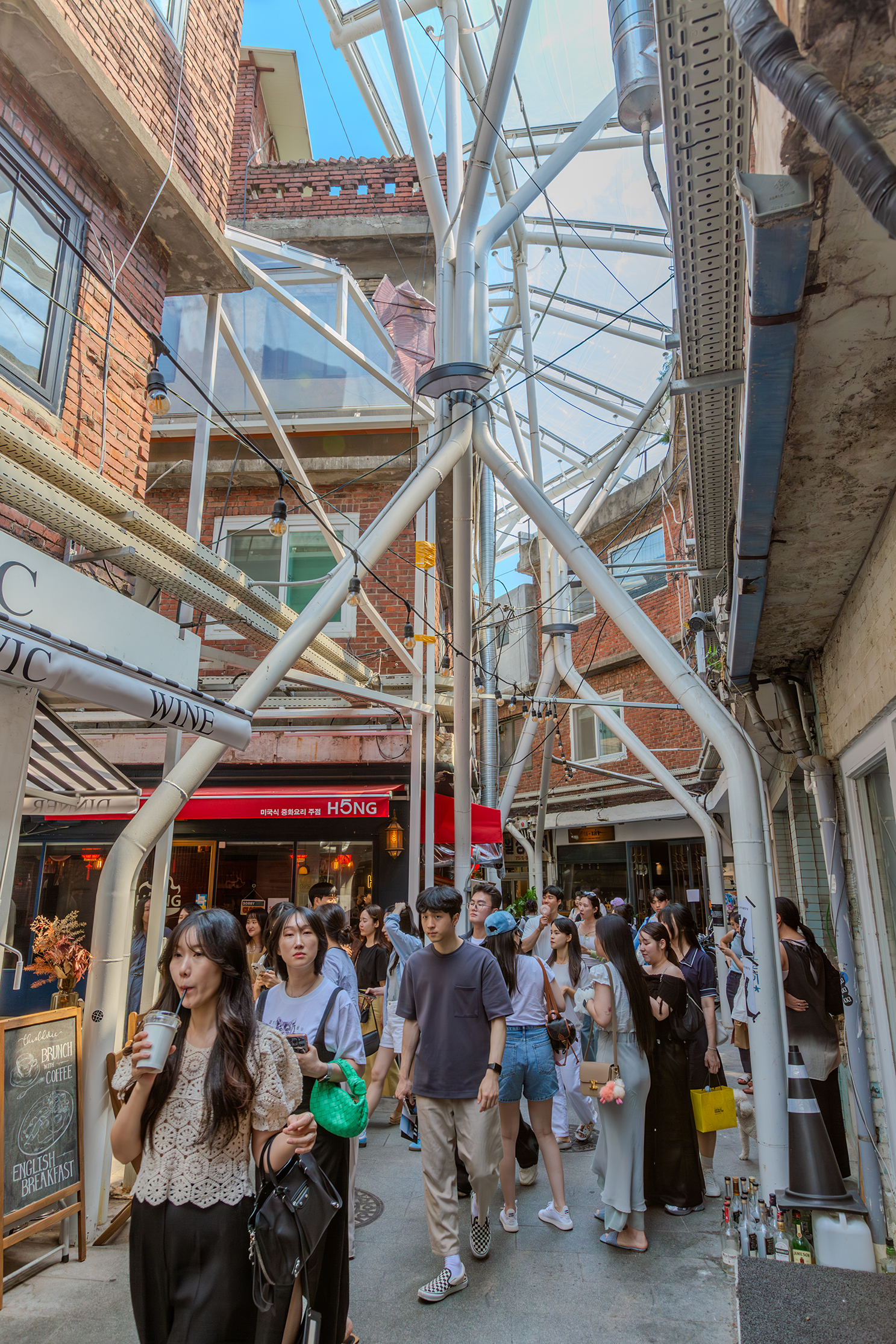

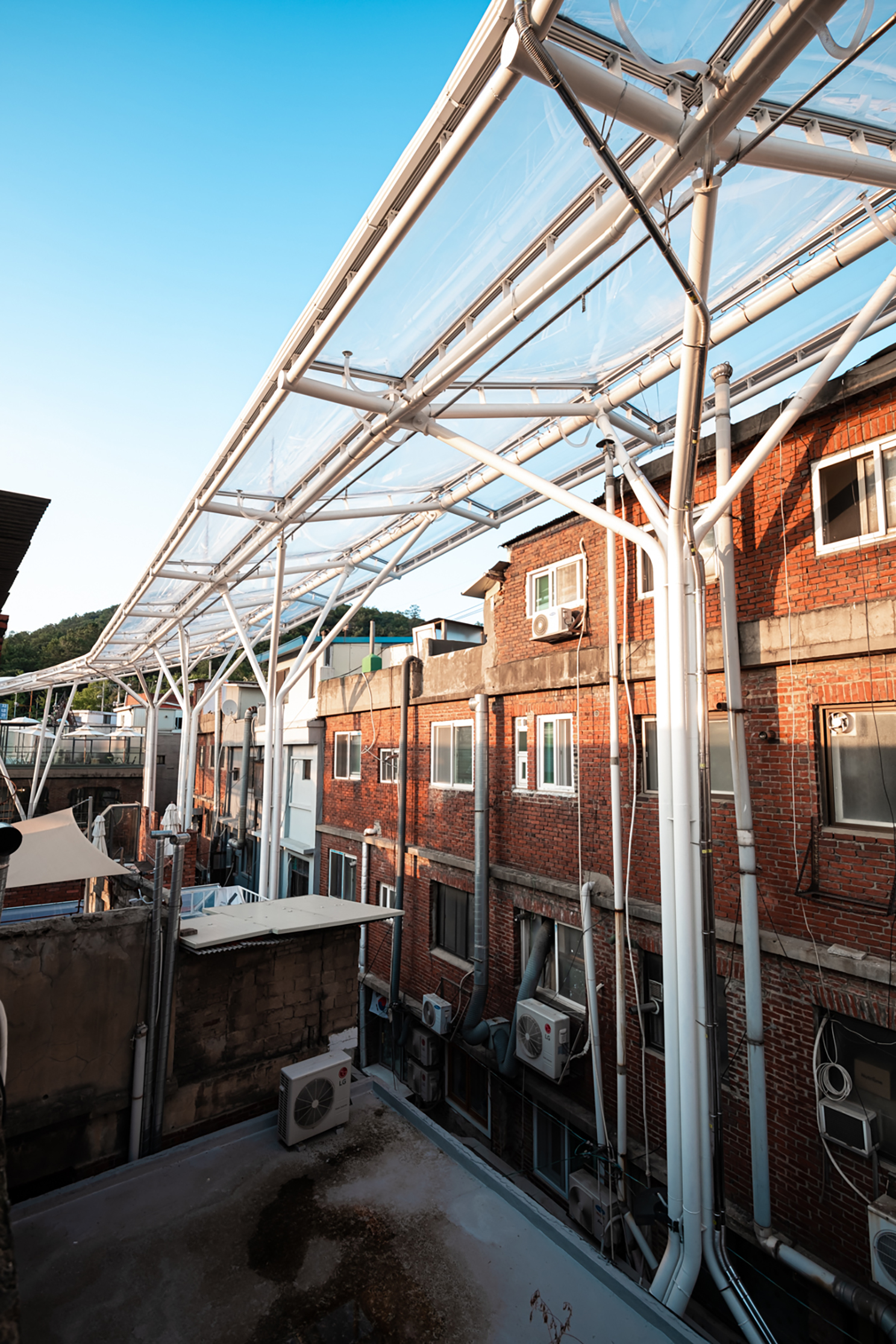

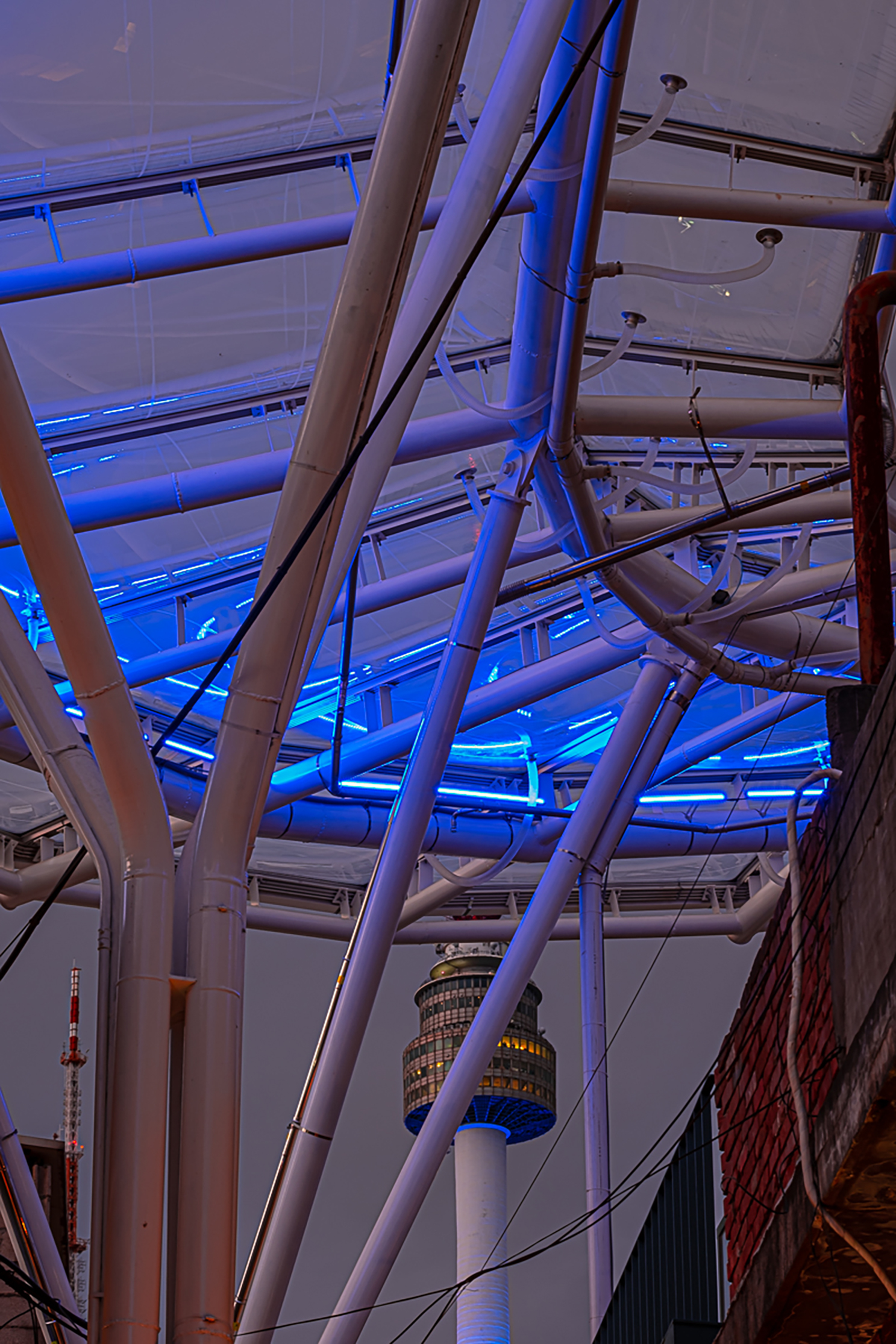

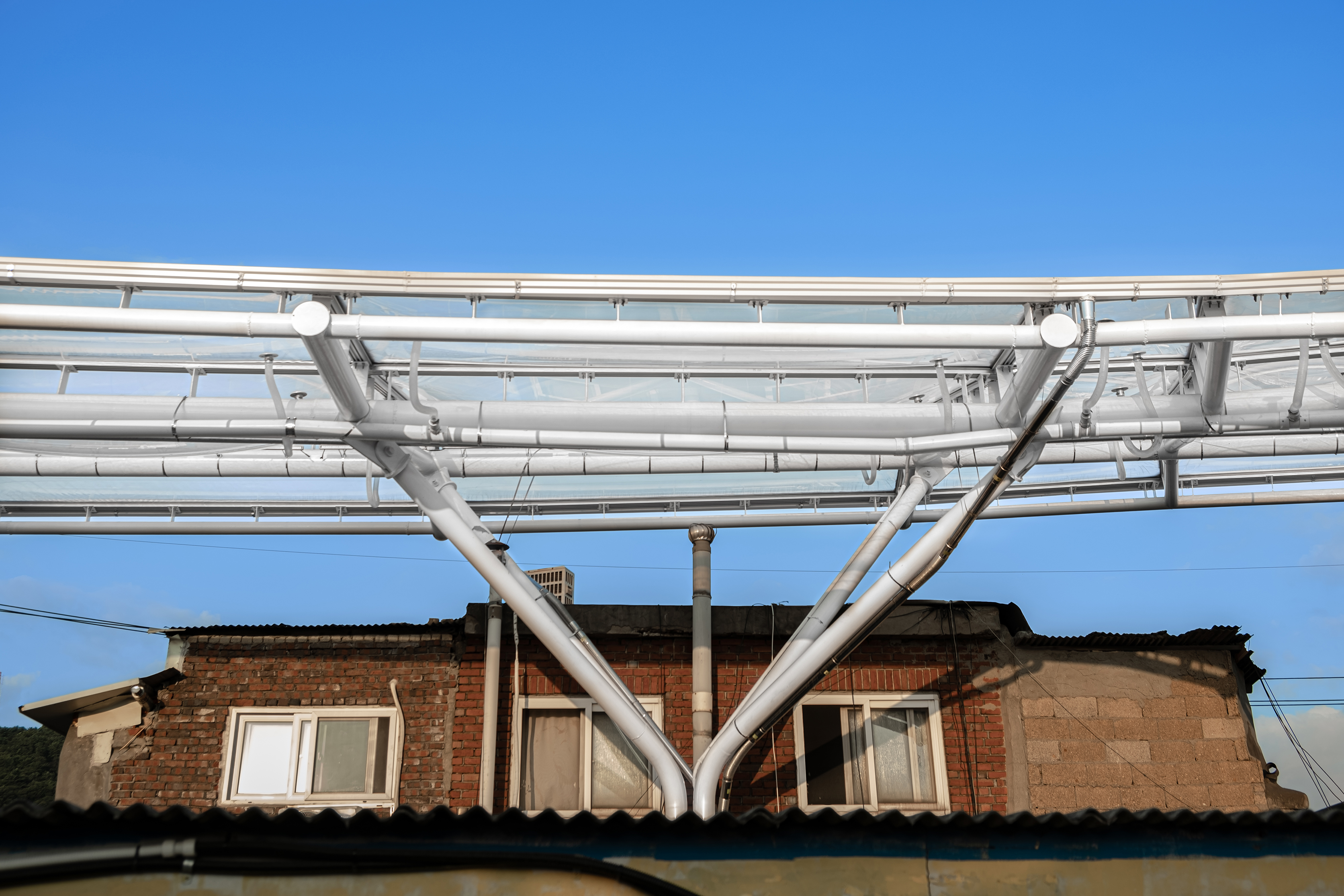

약 679㎡의 ETFE 지붕은 12개의 스틸 칼럼 번들이 독립적으로 지지한다. 약 12m 높이의 기둥은 하부·중부·상부에 따라 구조적 역할이 달라진다. 하부에서는 총 48개의 기둥 위치를 시장의 기존 시설과 상인들의 요구에 맞춰 개별적으로 조정하고, 중부에서는 네 개의 기둥을 하나의 번들로 묶어 강성(rigidity)을 확보했다. 상부에서는 나뭇가지처럼 펼쳐지며 지붕을 효율적으로 지지한다. 각각 직경 165mm, 두께 7mm의 스틸 칼럼을 사용하여 전체 약 1㎡의 기둥 면적만으로 약 680㎡의 지붕을 지지하며, 지상 구조물의 점유율을 약 0.15%로 최소화했다.

기둥의 번들 구조는 지하 여건에도 대응한다. 일반적인 단일 수직 기둥은 시공 효율이 높지만 바람에 의한 인양력에 대응하기 위해 두꺼운 기초가 필요해 기존 오·우수관과 간섭할 가능성이 있다. 이를 해결하기 위해 네 개의 수직 부재로 구성된 번들 구조를 적용하여 기초의 평면 면적은 넓히되 단면 두께를 줄였다. 또한 각 하부 기둥의 위치를 현장 조건에 맞게 조정할 수 있도록 하여 지하 매설물과의 간섭을 최소화하고 시공성을 높였다. 이를 통해 상인들과의 협의를 바탕으로 기둥 위치를 결정하고, 시장 이용객의 안전과 원활한 동선을 확보하는 동시에 공사 기간과 주민 불편을 줄였다.

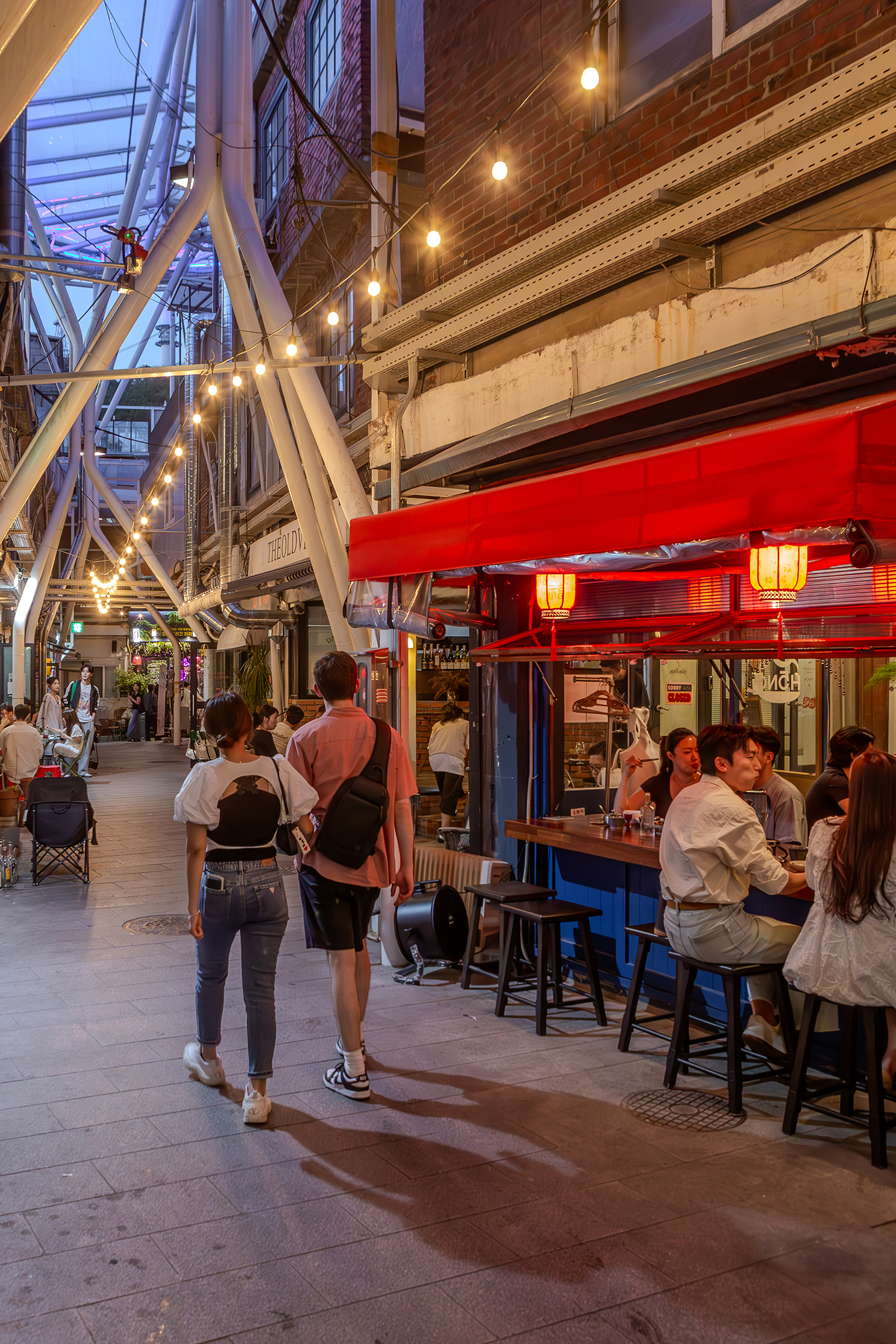

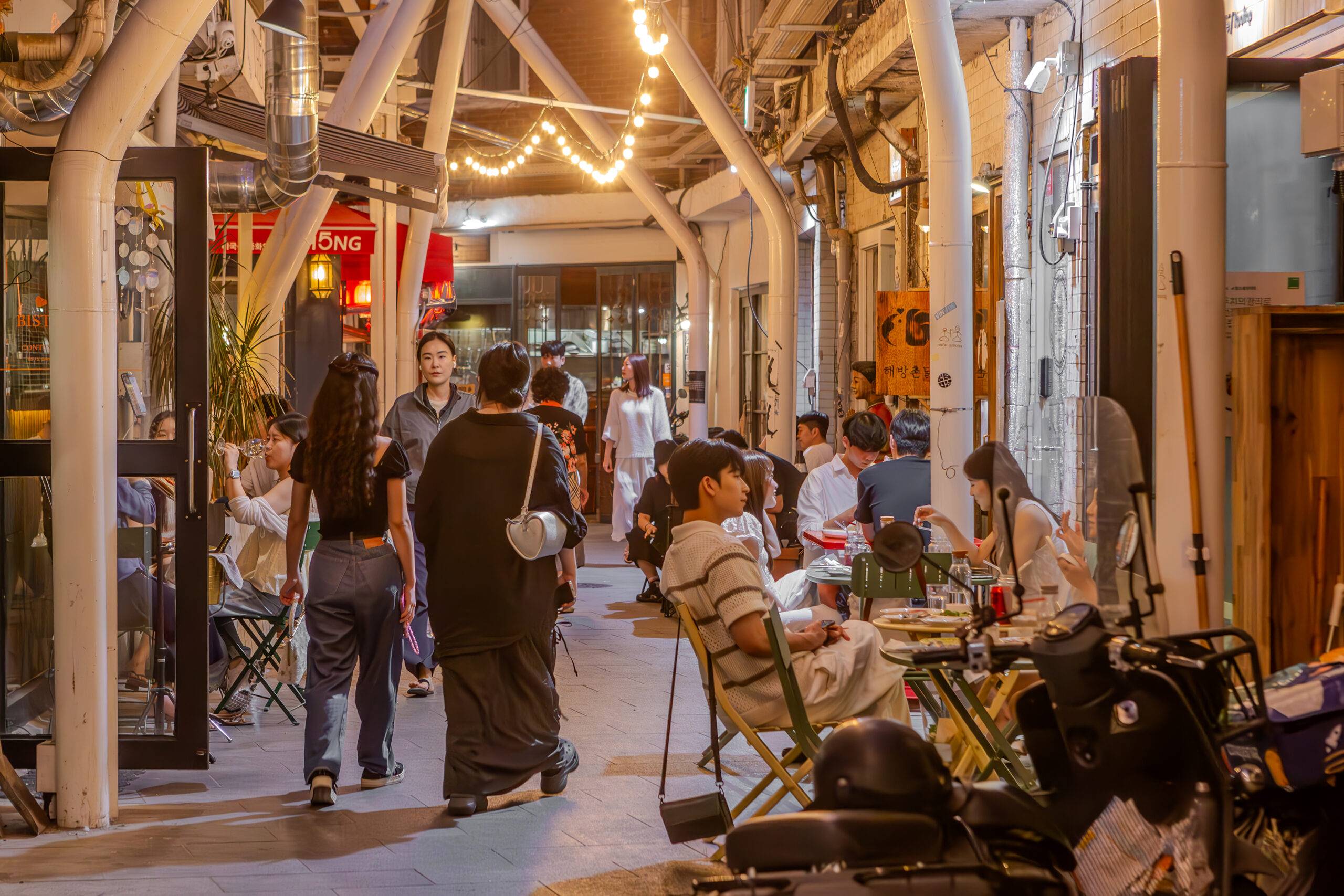

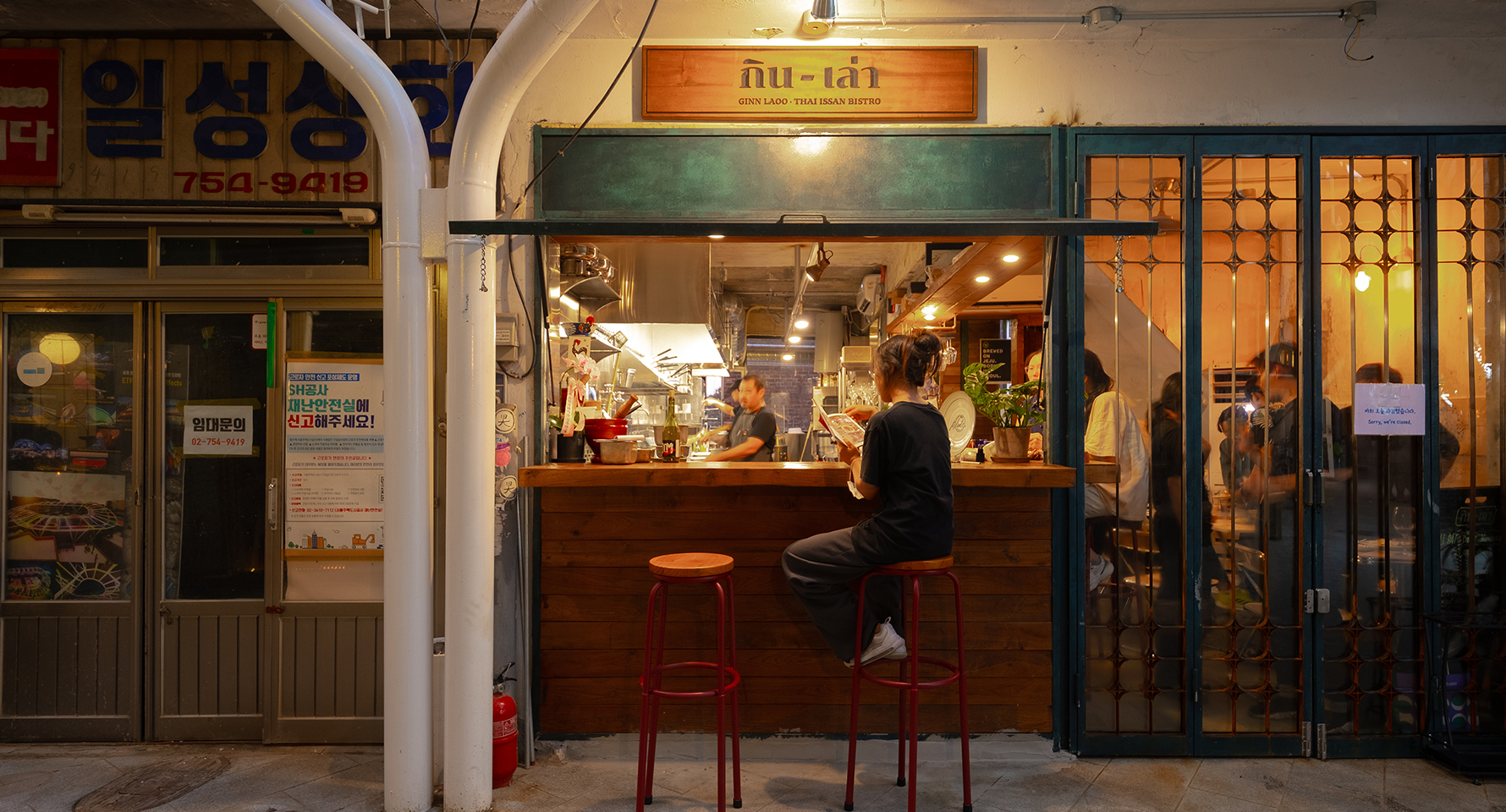

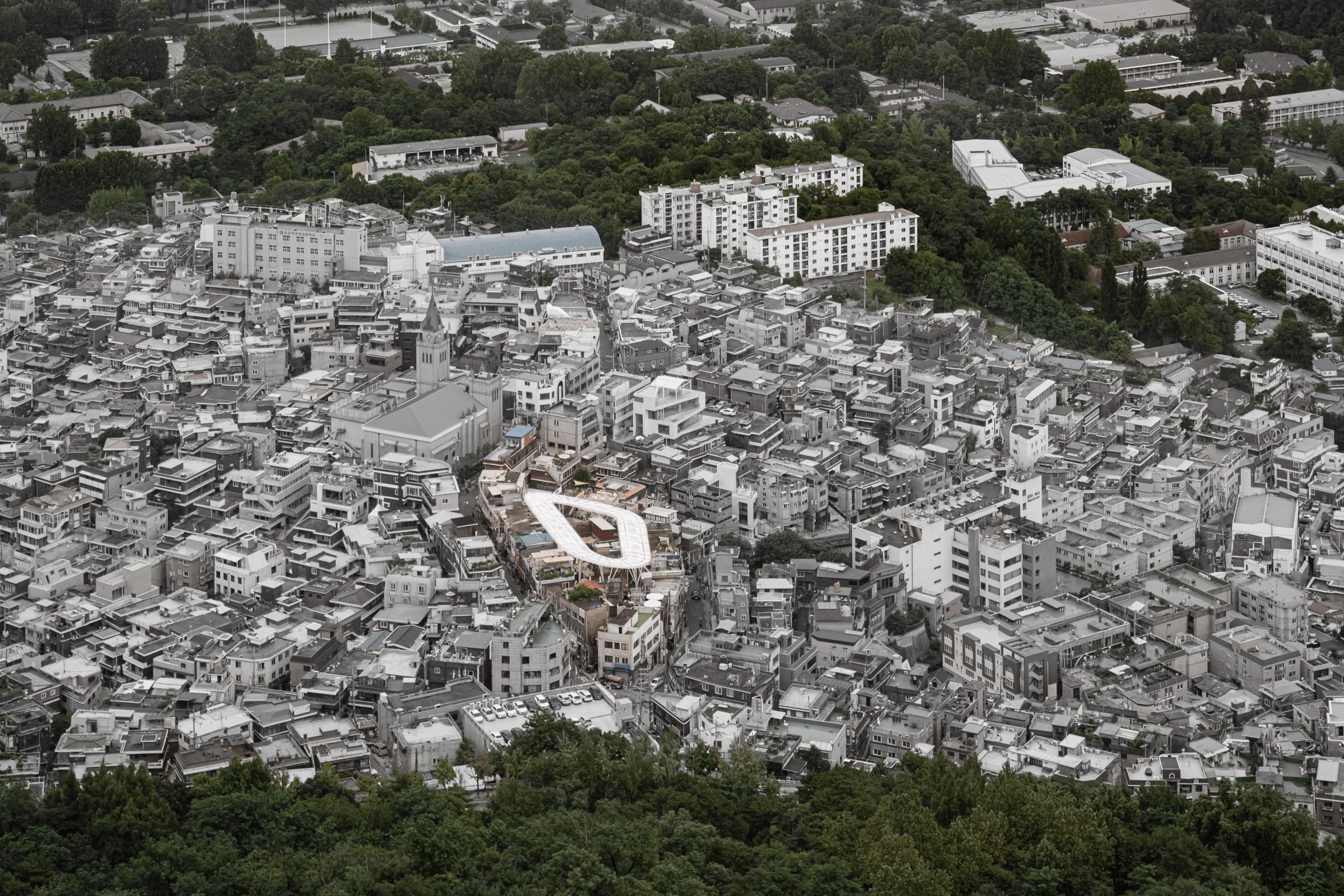

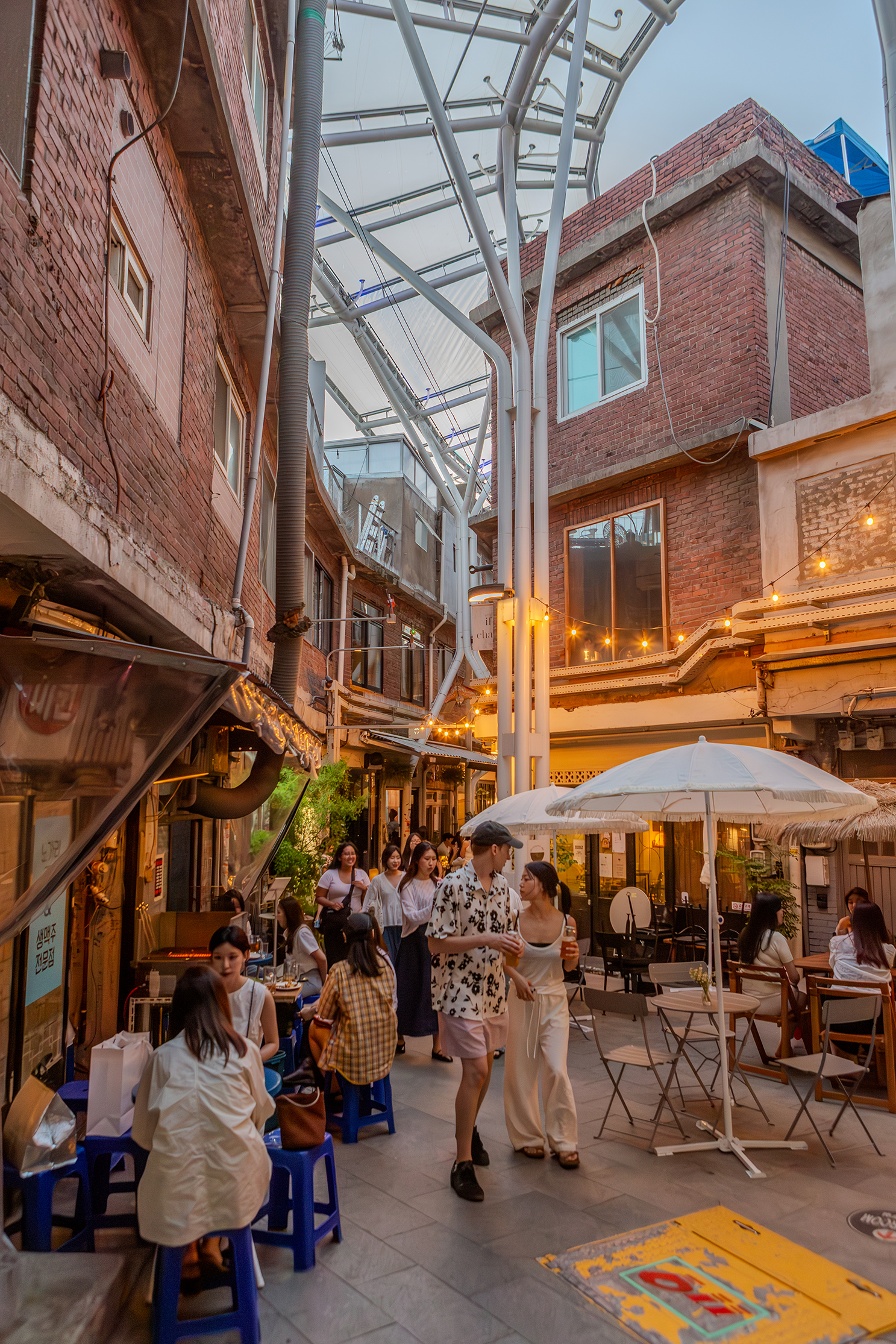

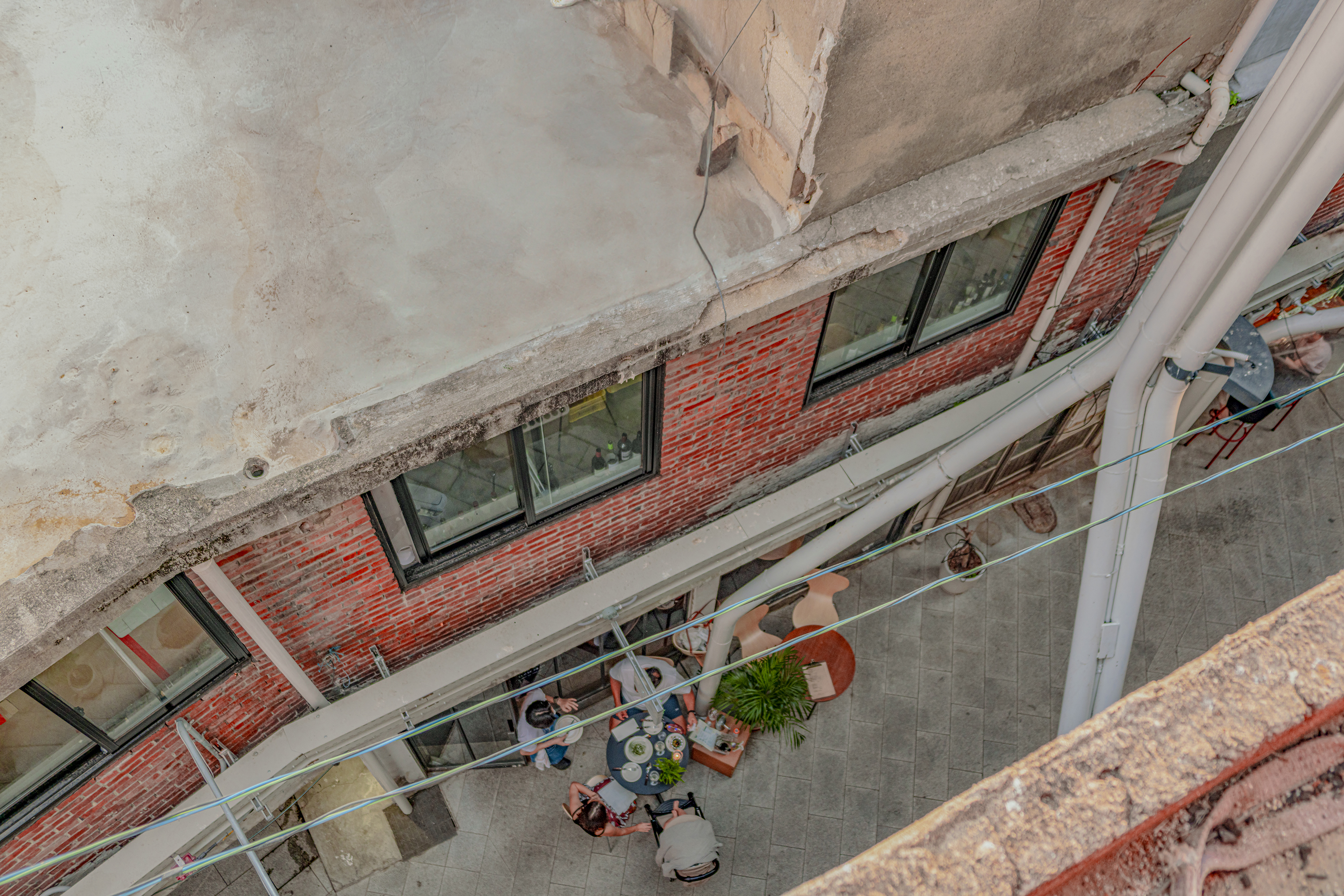

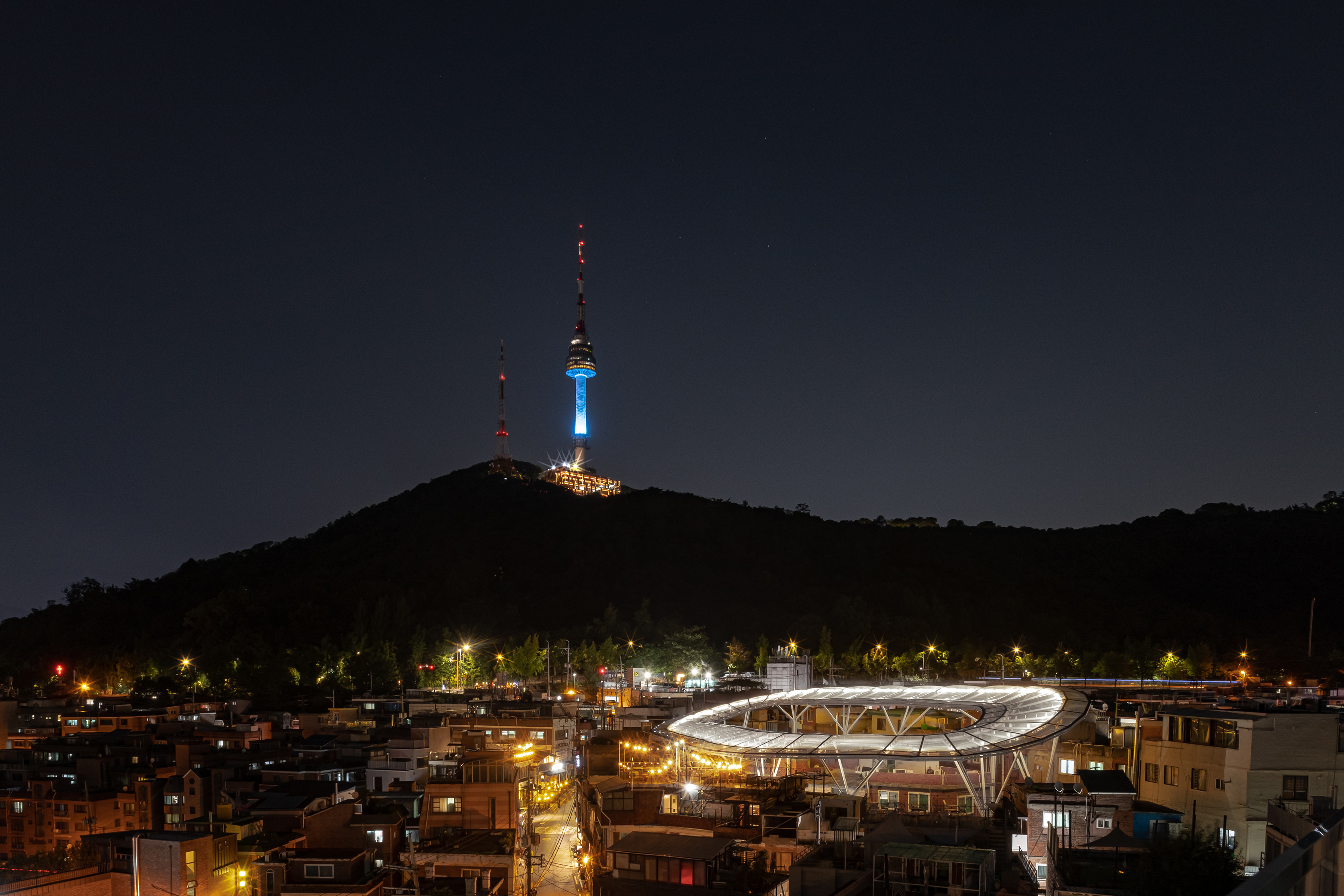

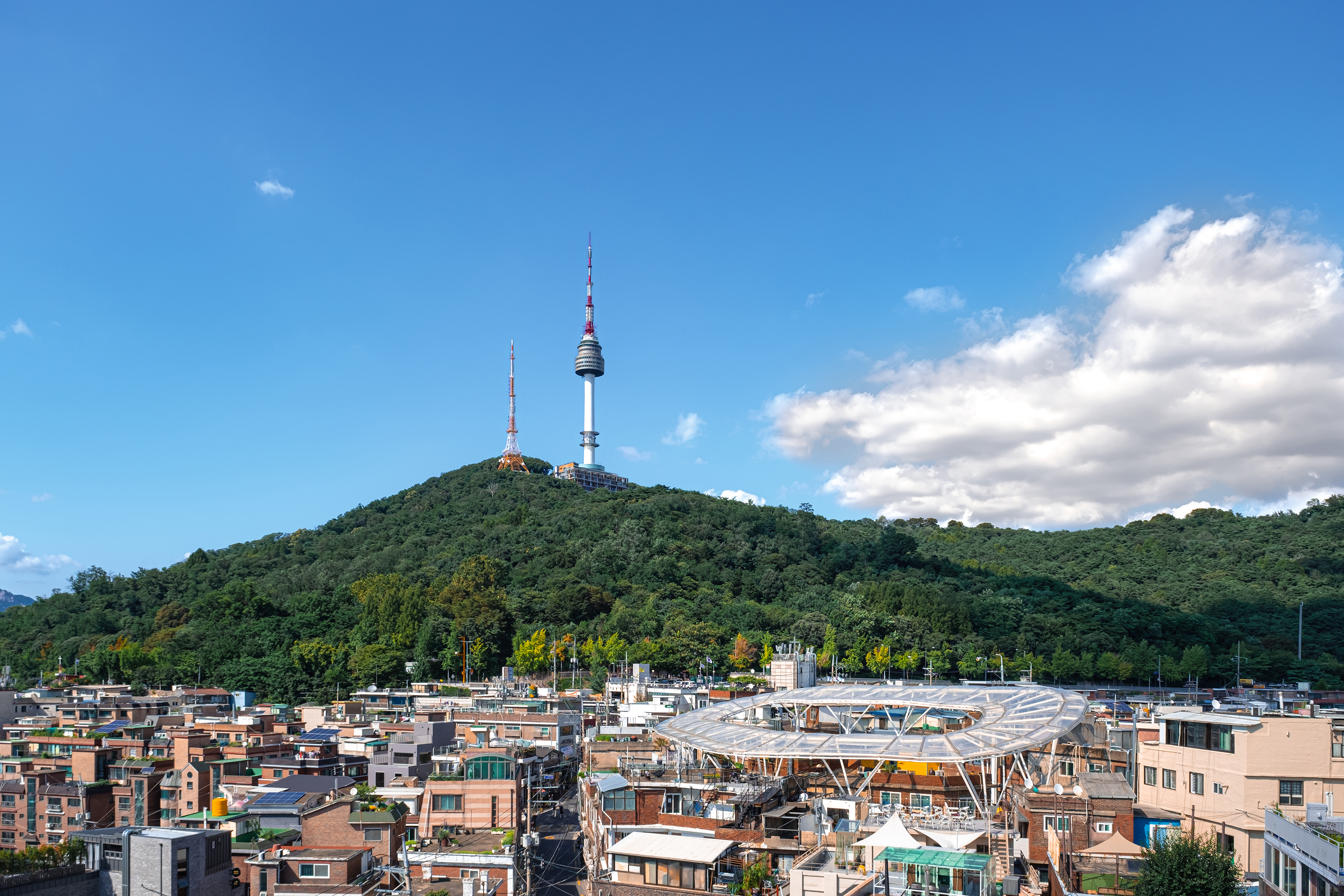

‘클라우드’는 기존 시장의 조건을 유지하면서 최소한의 구조로 새로운 환경을 만들어낸다. 슬레이트 지붕으로 덮여 낮고 어두웠던 신흥시장 골목은 자연광이 스며드는 밝은 아케이드로 변화했으며, 사람들이 편안하게 걷고 골목 곳곳의 테이블에 머물며 식사와 음료를 즐길 수 있는 새로운 공공공간으로 재구성되었다.
